張力傳感器概述
ZC-3型張力傳感器是張力控制過程中，用于測量卷材張力值大小的儀器。
張力傳感器用途
本張力傳感器是一種張力測試用傳感器，同恒張力自動控制器，磁粉制動器、磁粉離合器組成張力控制系統，實現張力控制。在六色凹板印刷機、分切機、干復機等控制系統中廣泛應用。
張力傳感器工作原理及結構特點
本張力傳感器采用電阻應變式測量原理，使用S梁結構保證了測試精度的要求，抗橫向擺動能力增強。
張力傳感器參數說明
型號 | ZC-100 | ZC-150 | ZC-200 | ZC-300 | ZC-500 | ||
額定載荷： | 100N | 150N | 200N | 300N | 500N | ||
絕緣電阻： | ≥2000兆歐姆（100V測） | 非線性： | 0.1%F.S | ||||
輸入電阻： | ≥350歐姆 | 滯后： | 0.1%F.S | ||||
輸出電阻： | 350±1歐姆 | 重復： | 0.1%F.S | ||||
傳感器供橋電壓： | 6-12VDC | 外形尺寸： | 見外形尺寸圖 | ||||
功耗： | ≤0.4w | 重量： | 1.8kg | ||||
零位： | ≤1%F.S | 航空插座型號： | X14K4P | ||||
靈敏度： | 2MV/V | 航空插頭型號： | X14J4A | ||||
使用環境： | 不得在嚴重的腐蝕環境中使用 | ||||||
張力傳感器的使用
1）按照安裝要求將傳感器與軸肩、軸承座膠滾等安裝為一體。軸肩的中心要與上平板的中心點對應。傳感器上板安裝軸承時注意螺釘擰緊后不超超出上板的厚度（13）
2）電氣連接插座按照1電源+4電源地 2信號+3信號地或紅、藍、黃、綠。
3）安裝時注意不得將銷釘?shù)扔参锏羧雺侯^與上蓋的夾縫中以免影響使用性能。
4）傳感器各連接部分調整后參數已嚴格測試，不得隨意拆裝改彎原安裝狀態。

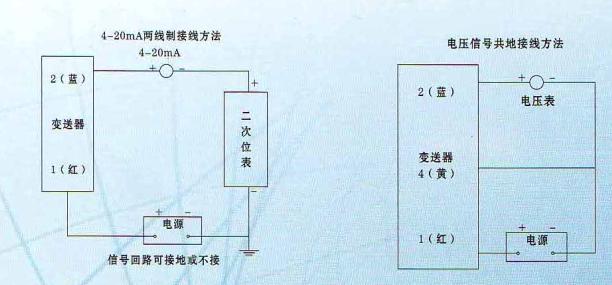

注：它是在ZC-3傳感器基礎上增加變送器部分，可輸出4-20mA；0-5VDC；0-10VDC；信號接線方法方法如上圖。
張力傳感器安裝注意點
- 安裝張力檢測器和軸承座的螺絲不能過長，若過長會導致張力檢測器的簧片無法正常工作而檢測不到張力。
- 利用側面固定時，需注意固定螺絲不能過長，否則將導致張力檢測器內測量機構損壞。
- 張力傳感器在任何時候不能受到強烈的撞擊或震動，否則將導致張力檢測器的損壞
